德国进口防爆编码器

文章来源：上海开地电子有限公司 发布时间：2022/04/25 点击数：

德国进口防爆编码器用于存在潜在危险水平的爆炸性气体或粉尘的环境中安全运行。这些设备是IXARC系列磁性和光学旋转传感器的一部分，可提供可编程增量或绝对值输出。这些设备坚固、可靠、精度高，多种安装和连接方式可以选购，以确保它们可以正确安装在2区和22区危爆场合。

德国进口防爆编码器

通过ATEX/IECEx认证

外壳材料：铝、不锈钢

可提供多种机械组合

应用:石油和天然气、农业、化工厂、铣削作业

防爆编码器产品参数如下：

接口SSI带按钮和LED

诊断光电ASIC，内存，LED

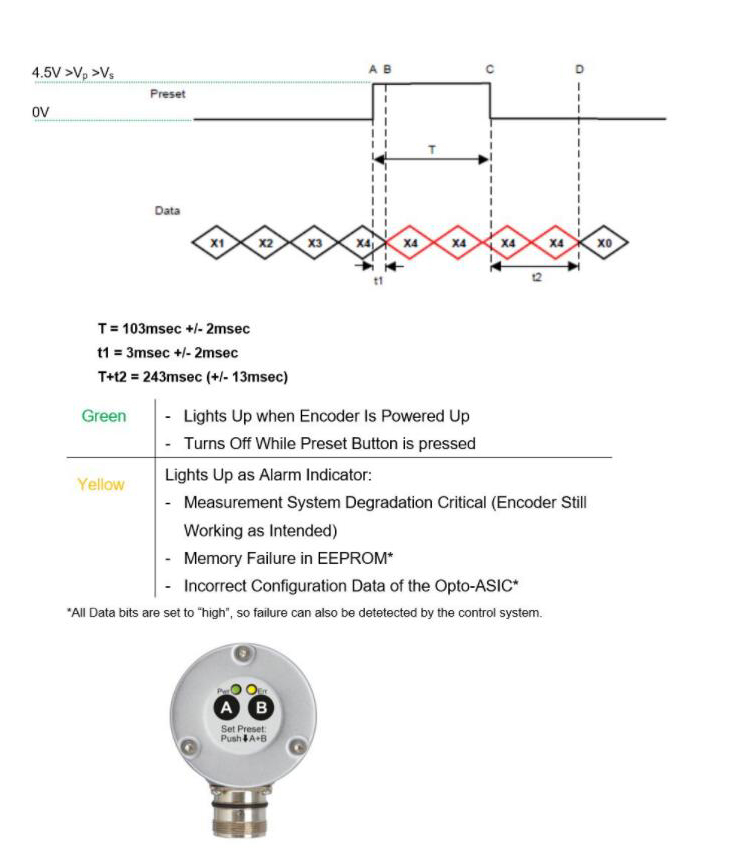

手动功能预设值可以通过按钮和电缆或连接器进行设置

接口周期时间≥ 25 µs

输出驱动器RS422

电气数据

电源电压4.5 – 30 VDC

功耗≤ 1.5 W

启动时间< 1 s

时钟输入RS 422,通过光电耦合器

时钟速度100 kHz – 2 MHz

反极性保护是

短路保护是

EMC:发射干扰DIN EN 61000-6-4

EMC:抗干扰DIN EN 61000-6-2

MTTF16.2年在40 ℃下

传感器

技术光学

单圈分辨率16位

精度(INL)±0.0220° (14 – 16位), ±0.0439° (<13位)

检测信号(默认值)顺时针旋转(面向轴)时，数值增加

认证 认证/寿命 码制 码二进制码

环境规格

外壳防护等级(轴)IP65

外壳防护等级(外壳)IP65

工作温度-40 °C (-40 °F) - +85 °C (+185 °F)

湿度98%相对湿度,无凝结状态

机械数据

外壳材料钢

外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试) +油漆喷涂

法兰形式夹紧法兰, ø 58 mm

法兰材料铝

轴的类型Solid, Single Flat, Length = 20 mm, with Female Key Way

轴的直径ø 10 mm (0.39")

轴的材料不锈钢V2A (1,4305; 303)

最大轴负载轴向40 N (4.5 lbs),径向110 N

最小机械寿命430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

转子转动惯量≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度≤ 12000 1/min

耐冲击性≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度52,7 mm (2.07")

重量300 g (0.66 lb)

电气连接

连接方向径向

接口M12,公型, 8针, A码

电气连接

ApprovalCE + cULus

产品寿命周期信息现有产品

連接計劃

信號密碼數

Power Supply2

GND1

Data+5

Data-6

Clock+3

Clock-4

Preset7

DIR8

ShieldingConnector Housing

Connector-View on Encoder

顺时针旋转(面向轴)
