高精度圆光栅工作原理

文章来源：上海开地电子有限公司 发布时间：2022/05/23 点击数：

法国进口雷恩高精度圆光栅是Semip技术一个集中体现，该金属光栅盘的外径尺寸从Φ52到最大的Φ300可选（其它尺寸可定制），产品的综合系统精度从± 5 arc到最高± 1.5 arc（角秒），是高端精密仪器的典型代表。

高精度圆光栅目前提供BiSS-C通讯接口，分辨率从21bits到28bits可选，便捷的分体式安装使得客户能减少空间方面的厚度，从而实现更宽广的设计。

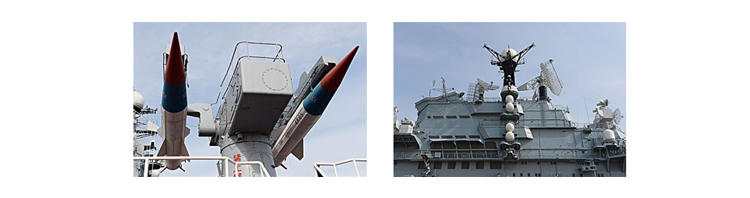

圆光栅产品应用：Semip是欧洲知名的高精度位移传感器编码器制造商，其产品主要应用在高精尖行业比如：军工雷达系统，航空航天设备，高精密机床设备等高端行业。

雷恩高精度圆光栅工作原理：

法国进口雷恩高精度圆光栅 ，非常适合带有大口径通孔的应用。它不仅具备非常宽松的安装公差，而且可以配用ADT（Advanced Diagnostic Tool——高级诊断工具）进行远程校准和深入诊断，故其安装十分简便。借助一系列电子信号处理算法，例如AGC（Auto Gain Control——自动增益控制）、AOC（Auto Offset Control——自动偏置控制）和ABC（Auto Balance Control——自动平衡控制）等，可进一步增强测量信号的精度。

雷恩圆光栅还通过新的检测器设计具备了第三层的信号滤波功能，这有助于更好地消除因栅尺污染产生的非谐波信号频率。所有这些信号调节功能组合在一起，能够实现极低的SDE（Sub-Divisional Error——电子细分误差），并且最大程度减少了因污染导致的信号波动。

雷恩高精度圆光栅产品参数：

供电电压5 vdc

消耗电缆≤ 350 mA

通讯接口BiSS - C

分辨率21bits ~ 28bits

精度± 1.2 arc(角秒)

圆光栅尺寸Φ52 ~Φ300

旋转速度2100 rpm Max

温度范围-40°C … +75°C

防护等级IP64

相对湿度90%,不可结露
