CARLEN增量旋转编码器CC1401-2c6-23-2000-16-TTL

文章来源：m.bcbroomball.com 发布时间：2022/01/24 点击数：

CARLEN增量式编码器CC1401-2c6-23-2000-16-TTL轴旋转时，有相应的相位输出。其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。

增量旋转编码器：磁式，非接触式,通过双色LED（红色/绿色）提供清晰的功能验证,使用辅助功能可以轻松地进行安装和调整，这能有效地降低成本,包括磁轮在内的自诊断提供了质量保障,内部智能确保易于安装和可靠运行,磁轮的弹性体涂层具有防尘、隔热和耐机械冲击性能,输出类型:推挽式，增量式

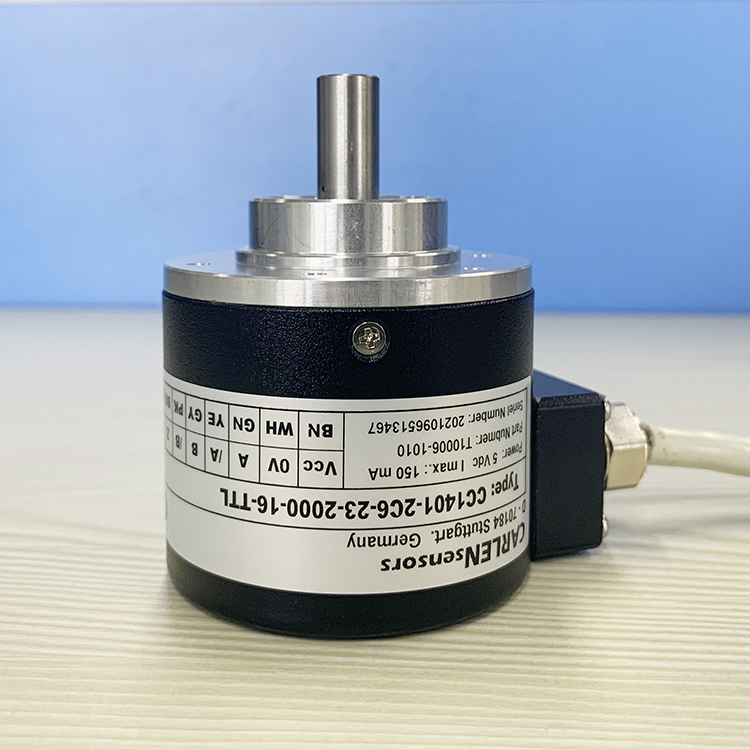

CARLEN CC1401-2c6-23-2000-16-TTL增量旋转编码器

产品参数：

电源电压5-30VDC

脉冲数1...3600 ppr

输出信号A.B.Z,IA/B./Z

输出信号Push pull,5-30Vdc；Driver 5Vdc RS422

最大负载电流40mA under 4.5V-30mA under 24V

最大输出频率300kHz

CARLEN CC1401-2c6-23-2000-16-TTL机械性能：

最大持续速度10000 rpm

空心轴Through hollow shaft 6mm

外壳直径38mm

开启扭矩 ＜0.5N cm

最大承载轴向: 5N;径向: 10N;

轴惯性30 ga㎡

重量360g

防护等级IP65

工作温度－30℃+100℃
