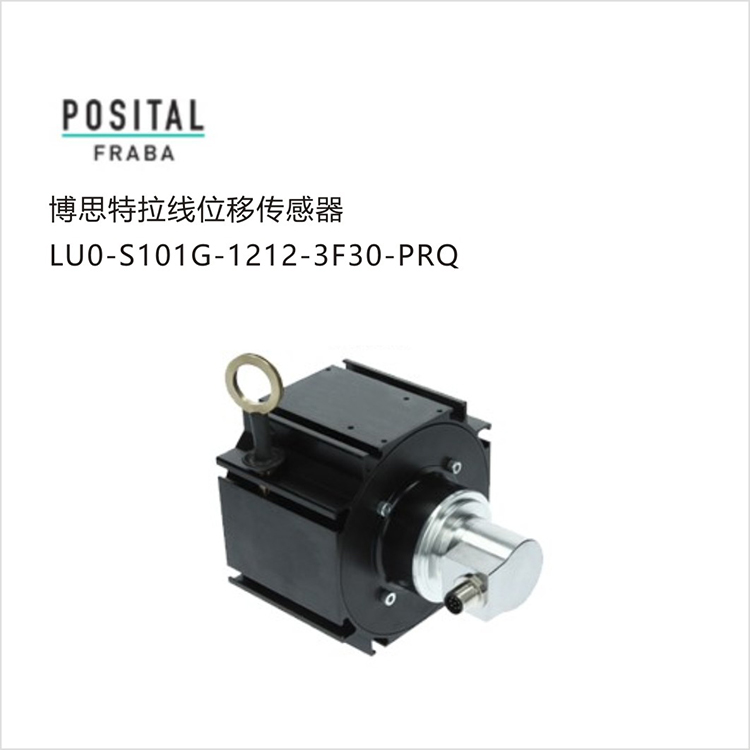

博思特Posital拉线位移传感器LU0-S101G-1212-3F30-PRQ

文章来源：m.bcbroomball.com 发布时间：2021/08/02 点击数：

博思特Posital拉线位移传感器LU0-S101G-1212-3F30-PRQ

产品参数：

电源4.5 – 30 VDC

功耗≤ 1.0 W

启动时间< 1 s

工作温度-20 °C (-4 °F) - +80 °C (+176 °F)

重量1015 g (2.24 lb)

外壳防护等级(编码器)IP64 / IP65

EMC:发射干扰DIN EN 61000-6-4

EMC:抗干扰DIN EN 61000-6-2

机械数据

最大测量长度3.00 m

线毂周长260 mm

线绳材质聚酰胺涂层的不锈钢

线绳直径0.80 mm

编码器外壳材料钢

拉线盒外壳的材料铝

线位移的最大速度2.0 m / s

线绳最大加速度7.0 g

最大拉出力9.0 N

最小回缩力5.5 N

动作寿命300万次循环(根据理想条件估算)

线绳连接M4制螺纹

最大。出线角度。±3°

传感器数据

技术磁电(≤ 0.09°)

精度±0.02 % FSO

重复性±0.003 % FSO

分辨率 单圈12位

分辨率 多圈12位

近似线性分辨率63.5 µm

输出码制格雷码

接口

通讯接口SSI带预设

手动功能预设功能和方向反转可以通过电缆或连接器编译

接口周期≥ 25 µs

输出

输出驱动器RS422

功耗Desc

时钟输入RS 422,通过光电耦合器

时钟速度100 kHz – 2 MHz

反极性保护是

短路保护是

MTTF350 years @ 40 °C

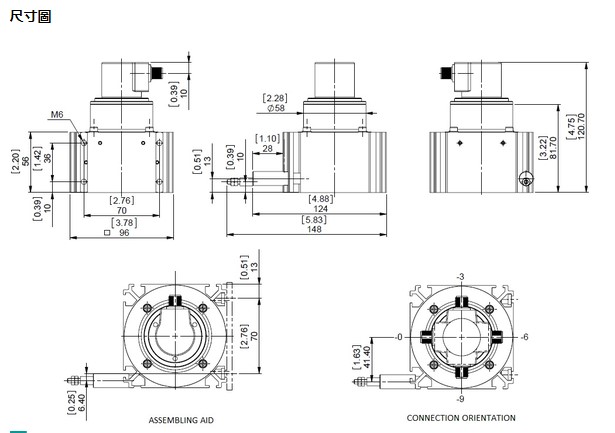

电气连接

连接方向径向

连接方向径向3

接口M12,公型, 8针, A码

博思特Posital拉线位移传感器产品特点

1）精准、耐用的线性位置反馈技术

2）坚固耐用的铝制外壳和特制的不锈钢拉线可使拉线编码器应用于苛刻环境

3）拉线出口处具有导引装置设计，钢丝绳出口处不会有磨损

4） 可选配绝对式编码器或增量式编码器

5）多种通讯接口：模拟量、RS422/TTL、Push-Pull/HTL、SSI、RS485、Modbus RTU、PROFINET、CANopen

工作原理

拉线位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。拉线位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，感应器可以是增量编码器，绝对（独立）编码器，混合或导电塑料旋转电位计，同步器或解析器。

操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。

常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。

博思特Posital拉线位移传感器应用行业

拉线位移传感器安装方便，运行可靠，性价比高。广泛应用于自动化设备、起重、工程车辆、 水利闸门等行业是线性定位和行程位移反馈的理想解决方案。
