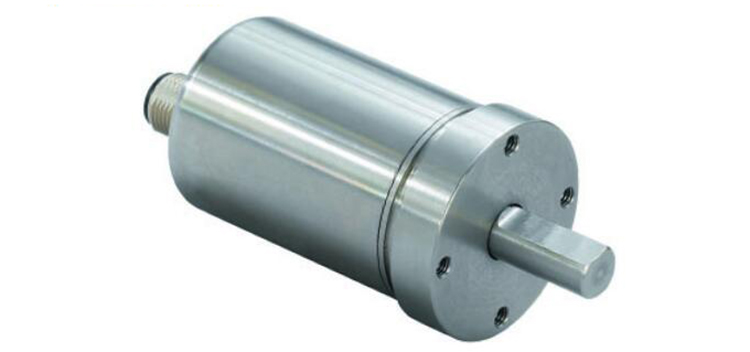

德国POSITAL博思特防爆编码器UCD-S101B-1213-G10G-PAQ厂家

文章来源：上海开地电子有限公司 发布时间：2022/05/10 点击数：

德国POSITAL博思特防爆编码器UCD-S101B-1213-G10G-PAQ厂家，ATEX/IECEx认证的旋转编码器用于存在潜在危险水平的爆炸性气体或粉尘的环境中安全运行。这些设备是IXARC系列磁性和光学旋转传感器的一部分，可提供可编程增量或绝对值输出。这些设备坚固、可靠、精度高，多种安装和连接方式可以选购，以确保它们可以正确安装在2区和22区危爆场合。

防爆编码器UCD-S101B-1213-G10G-PAQ产品性能及应用：

适用于2区和22区专用的II组应用

外壳材料：铝、不锈钢

可提供多种机械组合

应用:石油和天然气、农业、化工厂、铣削作业

防爆编码器UCD-S101B-1213-G10G-PAQ产品参数如下：

接口SSI带预设

接口周期时间≥ 25 µs

Number of Preset Cycles5,100,000

输出驱动器RS422

电气数据

电源电压4.5 – 30 VDC

功耗≤ 1.0 W

启动时间< 1 s

时钟输入RS 422,通过光电耦合器

时钟速度100 kHz – 2 MHz

EMC:发射干扰DIN EN 61000-6-4

EMC:抗干扰DIN EN 61000-6-2

MTTF350 years @ 40 °C

传感器

技术磁性

单圈分辨率13位

分辨率 多圈12位

多圈技术自发电的磁性脉冲计数器（无需电池和齿轮组）

精度(INL)±0.0878°（≤12位）

检测信号(默认值)顺时针旋转(面向轴)时，数值增加

认证 认证/寿命 码制 码二进制码

环境规格

外壳防护等级(轴)IP68/IP69K

外壳防护等级(外壳)IP68/IP69K

工作温度-40 °C (-40 °F) - +85 °C (+185 °F)

湿度98%相对湿度,无凝结状态

机械数据

外壳材料不锈钢（V4A）(1.4404, 316L)

外壳涂层无涂层

法兰形式同步法兰, ø 42 mm重载型

法兰材料不锈钢V4A (1.4404, 316L)

轴的类型实心轴,长度= 20 mm

轴的直径ø 10 mm (0.39")

轴的材料不锈钢V4A (1.4112, 440 B),加强型

最大轴负载轴向300 N,径向300 N

最小机械寿命7.6 (300N / 300 N), 10 (270 N / 270 N), 200 (100 N / 100 N)

摩擦力矩≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度≤ 6000 1/min

耐冲击性≤ 200 g (half sine 11 ms, EN 60068-2-27)

持久的抗冲击性≤ 30G（6毫秒半弦波，EN60068-2-29）

耐振动性≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度64,9 mm (2.56")

重量350 g (0.77 lb)

电气连接

连接方向轴向

接口M12,公型, 8针, A码
